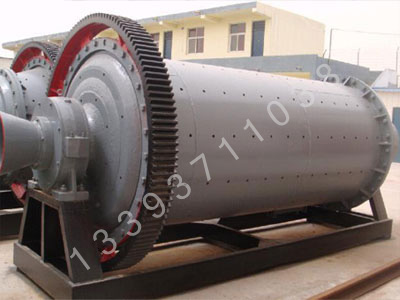

格子球磨機在排礦端的帶有中空軸頸的端蓋內，裝有軸承內套和排礦格子。排礦格子由中心襯板、格子襯板和簸箕形襯板等組成。在端蓋的內壁上鑄有八根放射狀的筋條，將端蓋分成八個扇形室，在每個扇形室內安裝簸箕形襯板，并用螺釘固定在端蓋上，然后將格子板安裝在由簸箕襯板所形成的每個扇形室上。格子襯板有兩種結構形式：一種是由兩塊合成一組，由楔鐵壓緊，楔鐵則用螺釘穿過筋條固緊在端蓋上，中心部分用中心襯板止口托住，以免它們傾斜和脫落；另一種是把兩塊合成一塊，直接用螺釘固定。中心襯板是星形的，它由兩塊組成，用螺釘固定在筋條上。
格子球磨機(格子型球磨機)主要用途
廣泛應用于水泥,硅酸鹽制品,新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業
.
格子球磨機工作原理
格子襯板上的孔是傾斜排列的，孔的寬度向排礦端逐漸擴大，可以防止礦漿倒流和粗粒堵塞。礦漿在排礦端下部通過格子襯板上的孔隙流入扇形室，然后隨筒體轉到上部并沿孔道排出。中空軸頸內鑲有耐磨內套，且一端制成喇叭形葉片，以便于引導礦漿順葉片流出磨機。由于這種磨礦機礦漿是通過格子板排礦裝置排出。
格子球磨機優點
1.該濕式格子型球磨機傳動采用滾動軸承代替滑動軸承，摩擦力大大降低，起動容易、節能顯著；
2.它的出料端采取了錐體設計，這樣既增加了容積，又迫使錐體端的鋼球分級，愈接近出口，鋼球直徑愈小，增加了反復研磨的作用,便物料的精細程度進一步提高；
3.它采用溝槽式環型襯板，增加了球礦接觸表面，加強了研磨作用，且對礦石有提升能力，降低了功率；
4.它采用整體機架，便于土建施工和設備安裝。
格子球磨機技術參數
| 號 | 規 格 | 筒 體 | 最大裝載量 | 重 量 | 外型尺寸 (長×寬×高)(m) |
電機 | |||
| 內徑 | 長度 | 有效容積(m3) | 礦石 | 鋼球 | |||||
| 1 | 1500×1500 | 1500 | 1500 | 2.2 | 5 | 13.7 | 37 | ||
| 2 | 2100×3000 | 2100 | 3000 | 9 | 20 | 50.6 | 210 | ||
| 3 | 2400×3000 | 2400 | 3000 | 12 | 3.5 | 25 | 57.36 | 9.3×5.6×4.54 | 380 |
| 4 | 2700×3600 | 2700 | 3600 | 18 | 40 | 77 | 530 | ||
| 5 | 3200×3100 | 3200 | 3200 | 21.9 | 47 | 104 | 8.06×6.4×5.5 | 800 | |
| 6 | 4000×6700 | 4000 | 6700 | 75.95 | 19.6 | 139.8 | 235.9 | 15.6×8.43×7.1 | 1350 |
